[Pytorch] make_grid 사용해서 이미지 살펴보기(torchvision.utils.make_grid)

[Pytorch] make_grid 사용해서 이미지 살펴보기(torchvision.utils.make_grid)



목차



개요

일반적으로 pytorch에서 Neural Network를 사용하여 이미지를 훈련시킬 때 중간중간의 결과가 어떻게 나오는지 확인하고 싶은 욕구가 생깁니다. 이와 관련하여 사용할 수 있는 함수가 바로 make_grid입니다. 정확히는 torchvision.utils.make_grid 함수를 통해 확인할 수 있습니다. 해당 글은 바로 그런 내용에 대해 살펴보도록 하겠습니다.



참고로 단순히 이미지를 여는 방법에 대해서 알고 싶으시다면 아래 링크를 확인해주세요.

aigong.tistory.com/182

Pytorch에서 이미지 여는 방법(PIL, matplotlib, torchvision)

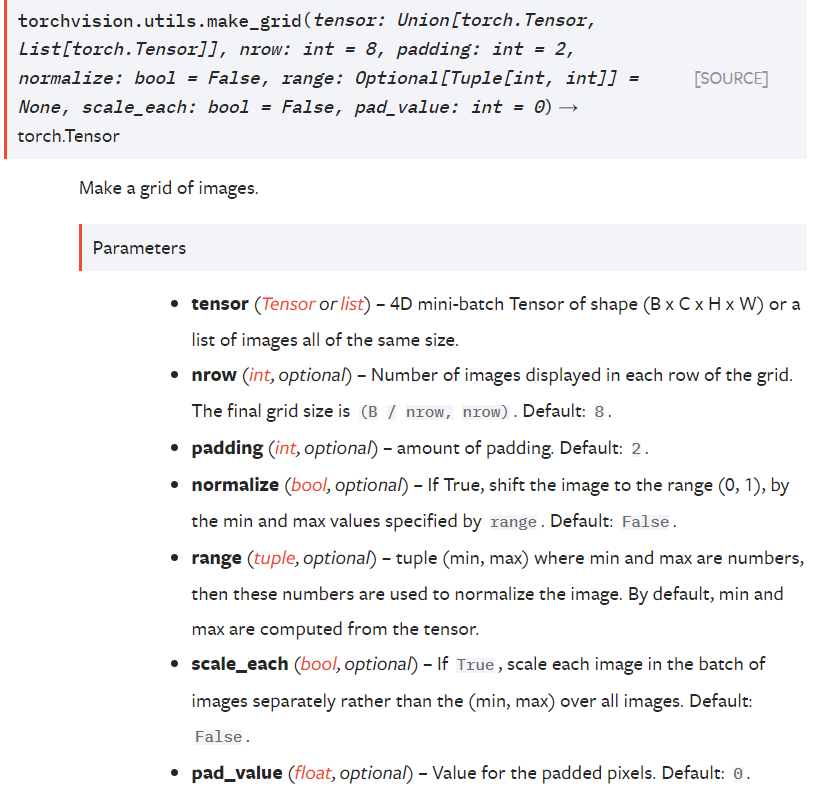

make_grid 함수 살펴보기



해당 함수에서 가장 중요한 것은 바로 batch를 포함한 4D 이미지 tensor 혹은 같은 사이즈의 이미지 리스트를 반드시 포함해야 한다는 점입니다. 나머지 nrow, padding, normalize, range, scale_each, pad_value는 상황에 따라 자신의 취향에 맞게 사용하시면 됩니다.



필수적인 4D인 이유는 앞에서 설명드렸던 것처럼 여러개의 이미지를 훈련시키는 와중에 batch가 포함된 dataloader image tensor들이 있는 상황에서 도중에 보고자 할 때 사용하기 위한 목적성을 가진 함수이기 때문입니다. 물론 3D(channel x height x width) 이미지를 보고자 한다면 일부 수정을 통해 확인합니다.



FashionMNIST를 활용한 예

import torch
import matplotlib.pyplot as plt
import torchvision
import torchvision.transforms as transforms
import torch.utils.data.dataset as Dataset

tf = transforms.Compose([
    transforms.ToTensor(),
    transforms.Normalize((0.5,),(0.5,))
])

trainset = torchvision.datasets.FashionMNIST('./', download=True, train=True,transform=tf)
trainloader = torch.utils.data.DataLoader(trainset, batch_size=5, shuffle=True)

for data in trainloader:
    img, label = data
    plt.imshow(torchvision.utils.make_grid(img, normalize=True).permute(1,2,0))
    plt.show()
    break

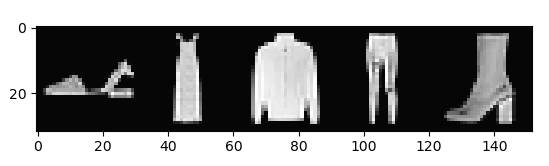

torch가 가지고 있는 FashionMNIST를 다운받아 make_grid를 통해 grid tensor를 만들고 이를 matplotlib를 통해 출력하는 코드를 짜 봤습니다. 아래 보이시는 바와 같이 grid 격자 형태로 여러 개의 image가 보임을 확인할 수 있습니다. 이와 같이 훈련 도중 이미지가 잘 학습되고 있는지 원하는 이미지가 들어가고 있는지를 확인할 수 있습니다.

임의의 dataset을 활용한 예



import torch
import matplotlib.pyplot as plt
import torchvision
import torchvision.transforms as transforms
import torch.utils.data.dataset as Dataset

path = './dataset/pixabay'

tf = transforms.Compose([
    transforms.ToTensor(),
    transforms.Normalize((0.5,),(0.5,))
])

image_train_folder = torchvision.datasets.ImageFolder(path, transform=tf)
trainloader = torch.utils.data.DataLoader(image_train_folder, batch_size=5, shuffle=True)

for data in trainloader:
    img, label = data
    plt.imshow(torchvision.utils.make_grid(img, normalize=True).permute(1,2,0))
    plt.show()
    break

임의의 사진들을 모은 Dataset을 사용하여 결과를 출력할 때도 마찬가지로 사용합니다. 해당 내용의 범주는 넘어서지만 torchvision.datasets.ImageFolder를 사용하여 해당 폴더 내 이미지들을 읽어내고 읽어낸 것을 토대로 이미지를 grid 형태로 사용합니다.

이미지의 사이즈는 모두 1920x1280이지만 잘 출력됨을 확인할 수 있습니다.

1920x1280 Image

Optional Parameter

1) nrows

이제 나머지 parameter들에 대해서 살펴보겠습니다. nrows는 각 행에 몇 개의 grid가 표현되기를 원하냐는 것을 묻는 parameter입니다. 즉 column의 개수를 물어보는 것입니다. 저는 6개의 batch 중 nrows=2로 해보겠습니다. 제가 코드를 아래와 같이 바꿨을 때 결과는 어떻게 나올까요

trainloader = torch.utils.data.DataLoader(image_train_folder, batch_size=6)

for data in trainloader:
    img, label = data
    plt.imshow(torchvision.utils.make_grid(img, nrow=2, normalize=True).permute(1, 2, 0))
    plt.show()
    break

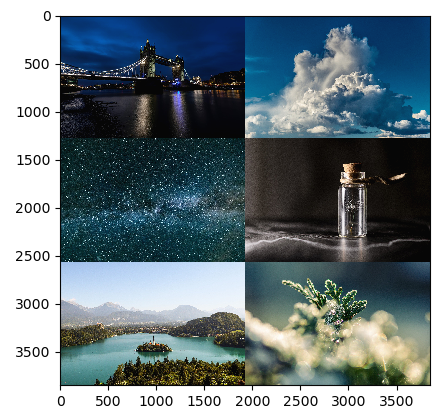

앞에서 설명한 것과 같이 열의 개수라고 생각되는 결과를 얻을 수 있습니다.



2) padding



이미지와 이미지 사이의 padding은 default로 2가 설정되어 있습니다. 즉 이미지 테두리에 2pixel의 둘레가 검은색 선으로 있다고 가정하시면 됩니다. 만약 padding을 100으로 늘리면 어떻게 될까요

보이는 바와 같이 두께가 더 두꺼워 지는 것을 확인할 수 있습니다. 다만 해당 이미지의 사이즈가 변형되지는 않습니다. 때문에 이를 잘 활용하시는 것이 좋을 것 같습니다. 또한 저는 이미지가 크므로 padding을 100으로 설정해야만 저렇게 뚜렷하게 보이지만 작은 이미지를 다루신다면 약간의 padding 변화만으로도 큰 변화를 얻으실 수 있습니다.



3) pad_value

torchvision.utils.make_grid(img, nrow=2, padding=20, pad_value=0.5, normalize=True).permute(1, 2, 0)

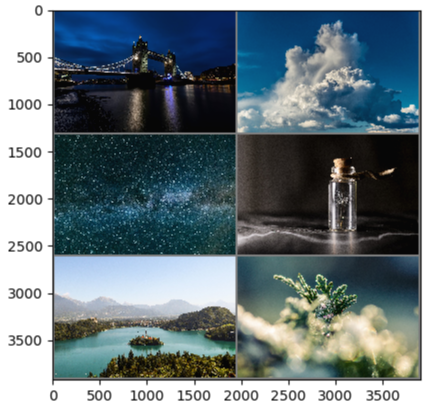

pad_value는 pad 색상과 관련된 부분으로 0이 default로 설정되어 검은색이 나타납니다. 일반적으로 0~1 사이의 값을 통해 검은색~흰색 사이의 값을 나타냅니다. 저는 0.5를 설정해보았습니다. 해당 그림은 아래와 같습니다.

pad에 약간의 회색 빛이 나는 것이 보이나요

사실 그렇게 큰 영향력을 끼치는 것 같지않아보입니다.



4) normalize, range, scale_each



normalize, range, scale_each의 경우 해당 이미지의 normalize를 다시 복구 시킴으로써 0~1 사이의 pixel value를 가지도록 혹은 min, max 값을 가지도록 설정하는 구간으로 사용자의 편의에 따라 사용할 수 있습니다. 저의 경우 그냥 normalize를 많이 사용하는 편입니다.



해당 글을 보시면서 이해가 잘 되었는지 잘 모르겠습니다.

이 글들이 여러분들께 도움이 되었으면 하는 바람으로 글을 마칩니다.
